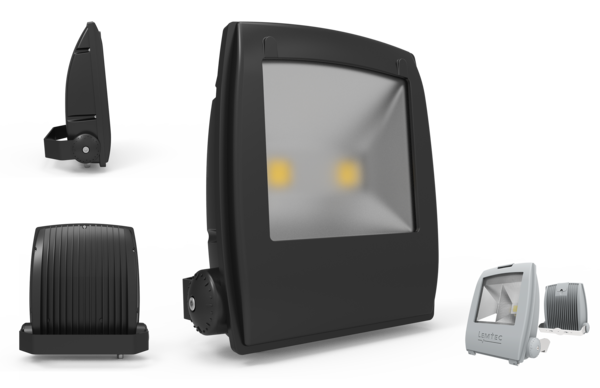

![EASYTOP XL EASYTOP XL](fileadmin/_processed_/4/8/csm_ETXL_mehrfachansicht_c8ddda0de0.png)

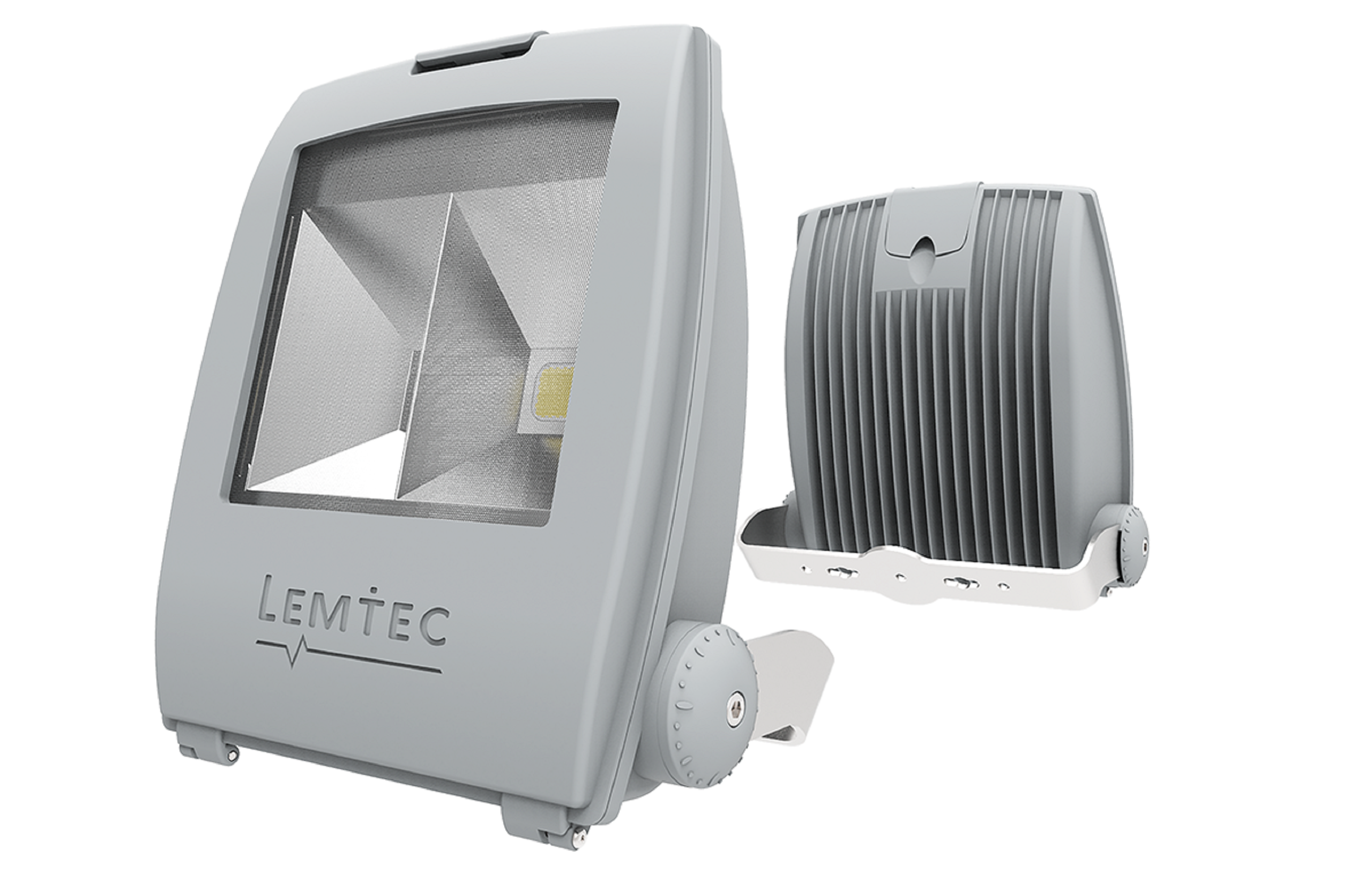

EASYTOP XL
Die Type EASYTOP XL in IP65 gehört auch zu den Flächenstrahlern und verfügt über eine hervorragender Lichtleistung. Das pulverbeschichtete Aluminium-Gehäuse dient als Kühlkörper des COB-LED-Moduls. Die Montagemöglichkeiten sind vielseitig: Decken, Wände, Boden, Masten. Darüber hinausgehend hat die EASYTOP XL wie alle anderen Leuchten der EASYTOP Reihe ein blendungsoptimiertes Einscheiben-Sicherheitsglas mit Wabenstruktur und ein integriertes und vergossenes Betriebsgerät.
- Empf. Umgebungstemp. Dauerbetrieb -30°C … +40°C
- Mittlere Lebensdauer ~ 50.000 h
- Zul. Umgebungstemp. Schaltbetrieb -45 … +60°C
- 2 Stück LowTemp COB-Module à 50W
- Stoß- und vibrationsfest
- Keine Innenreinigung erforderlich
Die Einsatzmöglichkeiten dieser Type liegen neben dekorativen und technischen Anwendungen, der Ausleuchtung von Außenflächen, öffentlichen Einrichtungen und Einkaufspassagen, auch in Bereichen, wo asymmetrisch nach vorne gerichtetes Licht benötigt wird.
Verpackungseinheit | 1 |
Montageart | Anbau |
Montageort | Boden, Decke, Wand, Mast |
Länge | 45,5 cm |
Breite | 38,5 cm |
Höhe | 12,4 cm |
Bruttogewicht | 7,7 kg |
Produktkategorie | Flächenstrahler |
Spannungsart | AC 230 V 50/60 Hz |
Schutzart | IP65 (Staubdicht und Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel) |
Schutzklasse | SK I (Schutzerdung) |
Vorschaltgeräteklasse EEI | |
Dimmbar | 1-10 V dimmbar DALI |
Umgebungstemperatur | -30 ... +40 °C im Dauerbetrieb -45 ... +60 °C im Schaltbetrieb |
Material | Al Guss EN AC-46100, pulverbesch. |
Farbe | schwarz (ä. RAL 9004), auch erhältlich in lichtgrau (ä. RAL 7035) |
Halter | St37, pulverbeschichtet |
Mögliche Leuchtenabdeckungen | ESG klar, Plexiglas klar, ESG Wabenoptik |
Bestückung (COB-Type) | 2 x 50 W LowTemp COB M4 |
Leuchtmittel | LowTemp COB-LED M4 |
Leuchtmittelanzahl | 2 |
LED-Leistung (Wattage) | 50 W |
Lichtstrom bei Tp 25°C [L] | 144 lm/W |
Lichtstrom bei Ta Leuchte 25°C [L] | 142 lm/W |
Leuchtenlichtstrom | bis zu 13.000 Lumen |
Farbwiedergabe | >80 Ra/CRI |
Mittlere Lebensdauer | ~ 50.000 h |
Photobiologische Sicherheit [L] | DIN-EN-62471 / RG1 |
Mögliche Farbtemperaturen | 2500 K |
Lichtaustritt | direkt |
Symmetrie | symmetrisch vorne |
Mögliche Abstrahlwinkel | 80°/25° (XLAV) 80°/90° (XLAZ) |
Lichtlenker | Reflektor |
Type | KV100D-33 EVO7 |
Anschlussleistung [B] | 105 W |
Notstromtauglich [B] | DC 130-300 V |
Leistungsfaktor bei Nennspannung [B] | >0,92 |
Prüfzeichen [B] | CE, EMV, RoHS, TÜV GS, ENEC |
![LVK EASYTOP XLAV LVK EASYTOP XLAV](fileadmin/_processed_/3/a/csm_ETXL_asym_80_25_61e9b54602.jpg)
80°/25°
![LVK EASYTOP XLAZ LVK EASYTOP XLAZ](fileadmin/_processed_/0/d/csm_ETXl_3371202c53.jpg)
80°/90°
![Lichtaustritt EASYTOP XLAV Lichtaustritt EASYTOP XLAV](fileadmin/_processed_/8/a/csm_Lichtaustritt_80_25__59bbbc94fa.png)
80°/25°
![Lichtaustritt EASYTOP XLAZ Lichtaustritt EASYTOP XLAZ](fileadmin/_processed_/c/4/csm_Lichtaustritt_80__80__0bf14a004f.png)
80°/90°
2500 K | Ja |
3200 K | Ja |
4100 K | Ja |
5250 K | Ja |
6000-7000 K | Ja |
blau | Ja |
gelb-orange | Ja |
grün | Ja |
rot | Ja |
AC/DC 230V | Ja |
DC 12V | Ja |
DC 24V | Ja |
AC 42V | Ja |
DC 230V | Ja |
Einscheibensicherheitsglas klar | Ja |
Plexiglas klar | Ja |
Einscheibensicherheitsglas Wabenoptik | Ja |
