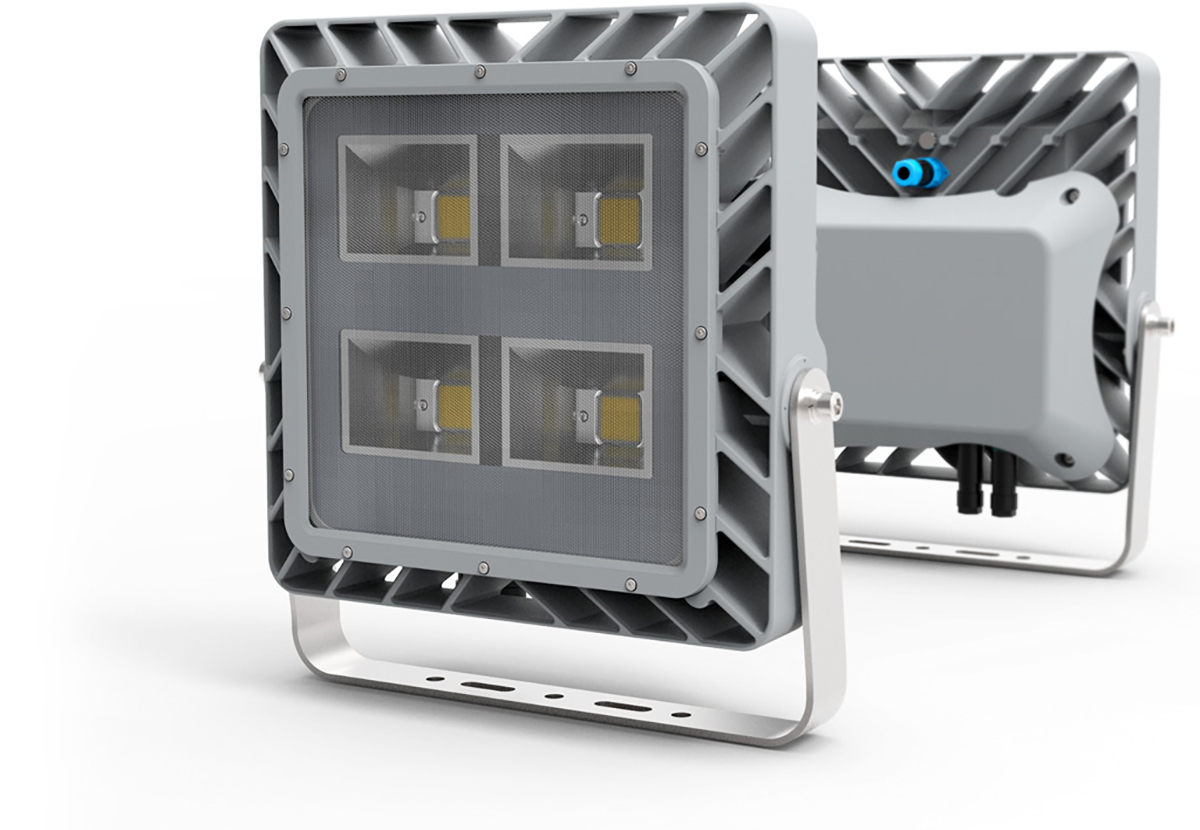

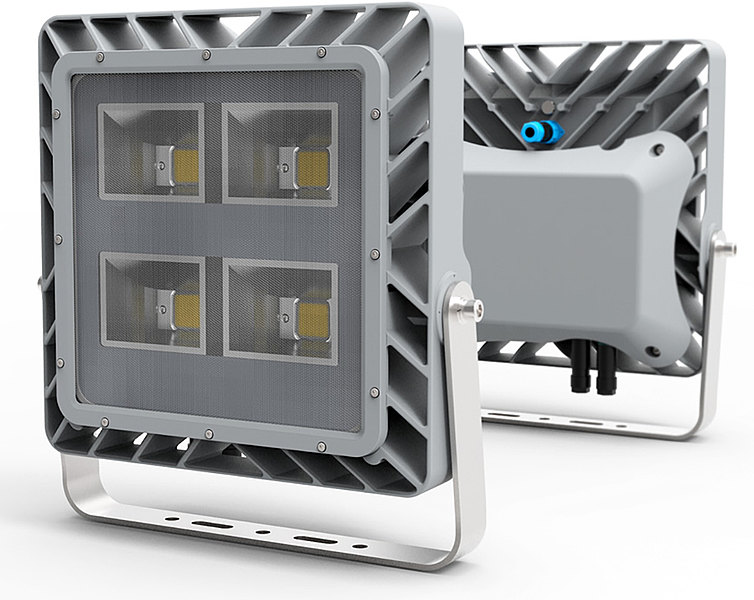

AIRCASE Type 410
Die AIRCASE 410 mit 4 x 50 W bzw. 4 x 60 W LowTemp COB-Modul Bestückung ist ein IP66 Fluter/Scheinwerfer mit hervorragender Lichtleistung. Das Gehäuse besteht aus pulverbeschichtetem Aluminium-Massivguss und der schmutz- und luftdurchlässige Kühlkörper sorgt für eine gute Wärmeableitung. Mit wechselbaren CDR-Reflektoren sind verschiedenste Abstrahlwinkel – auch asymmetrisch – realisierbar.
Der serienmäßige Edelstahlhaltebügel ermöglicht eine Pendel- oder Anbaumontage an Wand, Decke, Boden und Mast.
Verpackungseinheit | 1 |
Montageart | Anbau, Pendel |
Montageort | Wand, Decke, Boden, Mast |
Länge | 40 cm |
Breite | 40 cm |
Höhe | 17,2 cm |
Bruttogewicht | 13,5 kg |
Produktkategorie | Strahler, Fluter, Hallenleuchte |
Spannungsart | AC 230 V 50/60 Hz |
Schutzart | IP66 (Staubdicht und Schutz gegen starkes Strahlwasser) |
Schutzklasse | SK I (Schutzerdung) |
Vorschaltgeräteklasse EEI | |
Dimmbar | 1-10 V dimmbar DALI |
Umgebungstemperatur | -30 ... +40 °C im Dauerbetrieb -30 ... +60 °C im Schaltbetrieb |
Material | Al Massivguss EN AC-46100, pulverb. |
Farbe | Lichtgrau (ä. RAL 7035) |
Halter | St37, pulverbeschichtet |
Mögliche Leuchtenabdeckungen | ESG klar, Plexiglas klar, ESG Wabenoptik |
Bestückung (COB-Type) | 4 x 50 W LowTemp COB M4 4 x 60 W LowTemp COB M4 |
Leuchtmittel | LowTemp COB-LED M4 |
Leuchtmittelanzahl | 4 |
LED-Leistung (Wattage) | 50 W bzw. 60 W |
Lichtstrom bei Tp 25°C [L] | 144 lm/W |
Lichtstrom bei Ta Leuchte 25°C [L] | 142 lm/W |
Leuchtenlichtstrom | bis zu 36.000 Lumen |
Farbwiedergabe | >80 Ra/CRI |
Mittlere Lebensdauer | ~ 50.000 h |
Photobiologische Sicherheit [L] | DIN-EN-62471 / RG1 |
Mögliche Farbtemperaturen | 2500 K |
Lichtaustritt | direkt |
Symmetrie | symmetrisch |
Mögliche Abstrahlwinkel | 30°/30° (410DS) 50°/50° (410FZ) 100°/100° (410HD) 80°/60° (410AS) 110°/60° (410AS) 110°/80° (410AS) |
Lichtlenker | Chip-Direkt-Reflektor (CDR) oder Reflektor |
Type | 2xKV100D-33 EVO7 |
Anschlussleistung [B] | 210 W |
Notstromtauglich [B] | DC 130-300 V |
Leistungsfaktor bei Nennspannung [B] | >0,92 |
Prüfzeichen [B] | CE, EMV, RoHS, TÜV GS, ENEC |
![LVK 30°/30° LVK 30°/30°](fileadmin/_processed_/d/d/csm_410DS_4b9d1e4559.jpg)
30°/30°
![LVK 50°/50° LVK 50°/50°](fileadmin/_processed_/0/9/csm_410FZ_d85ae1f564.jpg)
50°/50°
![LVK 100°/100° LVK 100°/100°](fileadmin/_processed_/1/a/csm_410HD_77612917f6.jpg)
100°/100°
![LVK 80°/60° LVK 80°/60°](fileadmin/_processed_/d/9/csm_410_asym_80_60_879a070165.jpg)
80°/60°
![LVK 110°/60° LVK 110°/60°](fileadmin/_processed_/c/2/csm_410_asym_110_60_20c351f1a4.jpg)
110°/60°
![Lichtaustritt 30°/30° Lichtaustritt 30°/30°](fileadmin/_processed_/5/e/csm_Lichtaustritt_30__30__367f187a98.png)
30°/30°
![Lichtaustritt 50°/50° Lichtaustritt 50°/50°](fileadmin/_processed_/4/8/csm_Lichtaustritt_50__50__cfbaf306d1.png)
50°/50°
![Lichtaustritt 100°/100° Lichtaustritt 100°/100°](fileadmin/_processed_/4/3/csm_Lichtaustritt_100__100__38eb698df4.png)
100°/100°
![Lichtaustritt 80°/60° Lichtaustritt 80°/60°](fileadmin/_processed_/2/5/csm_Lichtaustritt_80__60__c6c10763f3.png)
80°/60°
![Lichtaustritt 110°/60° Lichtaustritt 110°/60°](fileadmin/_processed_/4/1/csm_Lichtaustritt_110__60__509193c2fc.png)
110°/60°
2500 K | Ja |
3200 K | Ja |
4100 K | Ja |
5250 K | Ja |
6000-7000 K | Ja |
blau | Ja |
gelb-orange | Ja |
grün | Ja |
rot | Ja |
AC/DC 230V | Ja |
DC 12V | Ja |
DC 24V | Ja |
AC 42V | Ja |
DC 230V | Ja |
Einscheibensicherheitsglas klar | Ja |
Plexiglas klar | Ja |
Einscheibensicherheitsglas Wabenoptik | Ja |
- Empf. Umgebungstemp. Dauerbetrieb -30°C bis +40°C
- Mittlere Lebensdauer ~50.000 h
- Zul. Umgebungstemp. Schaltbetrieb -30°C bis +60°C
- CDR-Wechselreflektoren verfügbar
- Serienmäßig notstromtauglich DC 130-300V
- Thermisch entkoppelter und steckbarer Klemmkasten
- Keine Innenreinigung erforderlich
Die vielseitigen Abstrahlwinkel und Montagemöglichkeiten machen die 410 zum Allrounder für den Innen- und Außeneinsatz. Von der Industriehalle bis hin zur Platzbeleuchtung.
Downloads
Produktunterlagen
Planungsdaten
Bilder
![145 Lumen pro Watt 145 Lumen pro Watt](fileadmin/_processed_/e/c/csm_cob_145lmprowatt_neu_5983e471f8.png)
![RA > 80 RA > 80](fileadmin/_processed_/9/b/csm_RA80-dummie_neu_3f601083f4.png)
![Clear Sky - keine Lichtverschmutzung Clear Sky - keine Lichtverschmutzung](fileadmin/_processed_/1/a/csm_clear_sky_6b6ba41d9c.png)
![Einscheibensicherheitsglas mit Wabenstruktur Einscheibensicherheitsglas mit Wabenstruktur](fileadmin/_processed_/c/e/csm_ESG_no-glear_d7806164b8.png)
![IP 66 IP 66](fileadmin/_processed_/8/0/csm_ip_67_neu_fa559c5382.png)
![Schutzklasse 1 Schutzklasse 1](fileadmin/_processed_/f/e/csm_schutzklasse_1_neu_d10d3c6555.png)
![Energieeffizienz A++ Energieeffizienz A++](fileadmin/_processed_/9/e/csm_A___mitblatt_ea3ba1d632.png)
![Brandschutzzeichen Brandschutzzeichen](fileadmin/_processed_/0/b/csm_F_neu_700dbdb675.png)
![Mit Schukostecker Mit Schukostecker](fileadmin/_processed_/3/5/csm_steckersymbol_2adba6cb64.png)
![Power Factor Compensation Power Factor Compensation](fileadmin/_processed_/5/f/csm_pfc_neu_7e3f90e7fb.png)
![EAC-Zertifizierung EAC-Zertifizierung](fileadmin/_processed_/e/a/csm_eac_8928074341.png)
![CE-Zertifizierung CE-Zertifizierung](fileadmin/_processed_/6/1/csm_CE_neu_sw_72fe32de42.png)
![RoHS Zertifizierung RoHS Zertifizierung](fileadmin/_processed_/b/2/csm_RoHS_schwarz_neu_a1a38f5089.png)
![Ballwurfsicherheit Ballwurfsicherheit](fileadmin/_processed_/3/f/csm_Ballwurfsicher_nachgezeichnet_6f6fd7ce76.png)
![TÜV-Zertifizierung TÜV-Zertifizierung](fileadmin/_processed_/6/3/csm_EMC_3D_3a7bcb67e7.png)
![TÜV GS Zeichen TÜV GS Zeichen](fileadmin/_processed_/0/d/csm_gs_klein_b2905ead27.png)
Halterahmen zur Mehrfachmontage
Der speziell für die AIRCASE Type 410 entworfene Halterahmen ermöglicht eine Montage von bis zu vier Leuchten in einem Punkt. Die Positionierung und Kombination verschiedener Abstrahlverhalten an einem Punkt sorgen so für eine optimale Ausleuchtung. Mittels des Halterahmens ist sowohl eine abgependelte Montage sowie eine Montage auf einem Mast möglich. Die integrierte Abzweigbox sorgt für ein optimales Kabelmanagement. Bei der abgependelten Variante ist beim Einsatz von 2-Punkt Express-Drahtseilen eine einfache Höhenverstellung ohne Werkzeug möglich.

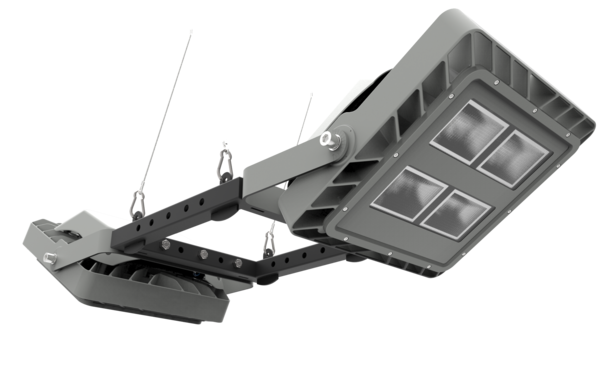

![Halterahmen 2fach Halterahmen 2fach](fileadmin/_processed_/6/d/csm_Entwurf_410_Halterahmen_E-2-0055-000.924_9078d95bc4.png)

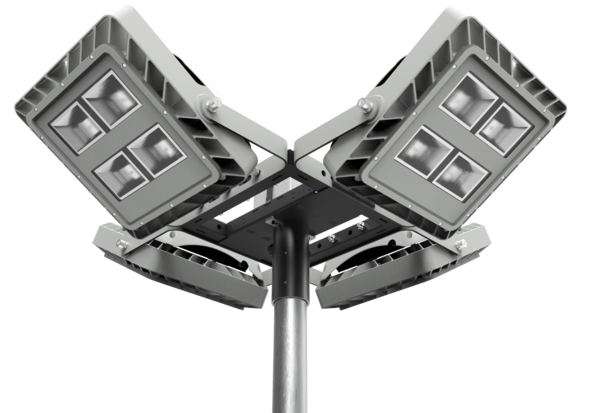

![Halterahmen als Mastaufsatz Halterahmen als Mastaufsatz](fileadmin/_processed_/6/5/csm_Entwurf_410_Halterahmen_E-2-0055-000_03.37_be99cd392d.png)

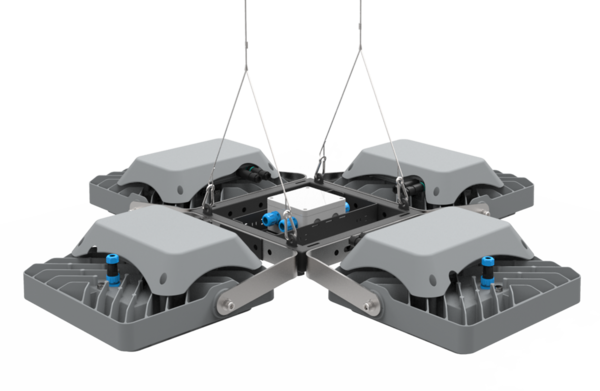

![Halterahmen mit vier Leuchten Halterahmen mit vier Leuchten](fileadmin/_processed_/6/0/csm_410_Halterahmen_gependelt.83_3743d40317.png)
Austauschbares Reflektorsystem

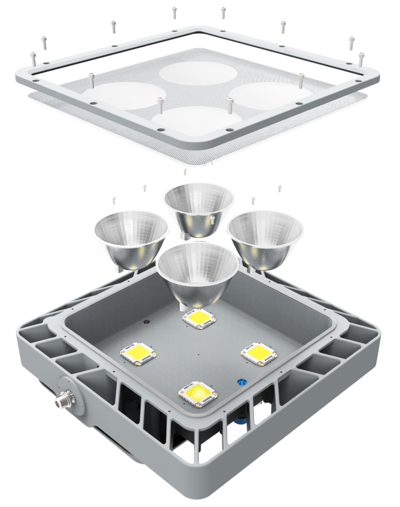

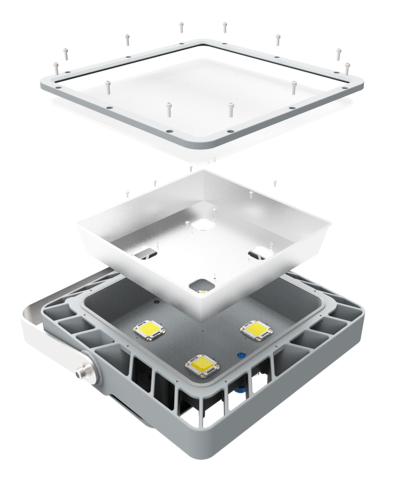

![AIRCASE Type 410 mit runden CDR-Reflektoren AIRCASE Type 410 mit runden CDR-Reflektoren](fileadmin/_processed_/d/1/csm_410_Universalmodell_WRSTMini_Reflektoren.27_e005fad7d7.png)

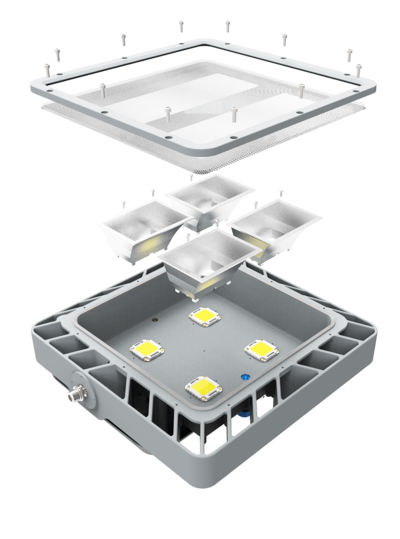

![AIRCASE Type 410 mit Vollreflektor 410_Universalmodell_WRSTMini_Reflektoren.28.png](fileadmin/_processed_/6/3/csm_410_Universalmodell_WRSTMini_Reflektoren.28_0accc24398.png)
![AIRCASE Type 410 mit eckigen CDR-Reflektoren AIRCASE Type 410 mit eckigen CDR-Reflektoren](fileadmin/_processed_/f/f/csm_410_Universalmodell_WRSTMini_Reflektoren.26_9c6c907430.png)
Das Besondere ist die modulare Bauweise mit der Möglichkeit, einzelne Komponenten auszutauschen. Auf dieser Modularität basiert auch das austauschbare Reflektorsystem. Sie entscheiden, welche Lichtanforderungen in Ihren Anwendungen benötigt werden und erhalten die passende Reflektorbestückung der Leuchten. In den Leuchten werden sowohl Vollreflektoren als auch CDR-Reflektoren (COB-Direkt-Reflektor) verbaut.
Die Leuchtengehäuse sind so konzipiert, dass sie für viele Anwendungsgebiete mit den verschiedenen Reflektorvarianten bestückt werden können. Folglich sind mit einer Leuchtentype diverse Abstrahlverhalten von engstrahlend über breitstrahlend bis hin zu asymmetrisch realisierbar. Der flexible Tausch erfolgt in nur wenigen Schritten.
Flexible Verkabelung
Die neuen LemTec® Leuchtengenerationen funktionieren nach dem System "Plug and Play". Dank des Wieland RST Mini-Stecksystem ist eine werkzeuglose Montage der Zuleitung gewährleistet. Auch ungeübte Arbeitskräfte können so ganz einfach Leuchten umpositionieren und anschließen. Die serienmäßigen Anschlüsse sind für eine 230V Stromversorgung mit Dimmfunktion ausgelegt. Eine Steuerung über das DALI-System ist außerdem möglich. Die Anschlüsse sind vor Umwelteinflüssen dank IP67 Schutzart geschützt. Die Form- und Farbcodierung stellen einen fehlerfreien und sicheren Anschluss der Beleuchtung sicher.
![Werkzeuglose Montage Werkzeuglose Montage](fileadmin/_processed_/1/c/csm_4_410_Werkzeuglose_montage_253374e58a.png)

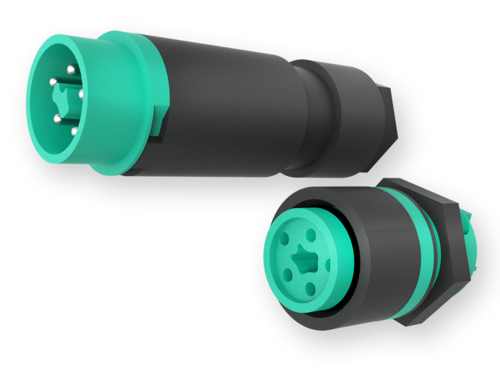

![Wieland RST Mini-Stecksystem Wieland RST Mini-Stecksystem](fileadmin/_processed_/7/e/csm_4_410_Wieland_Anschluesse_3fa43e032c.png)

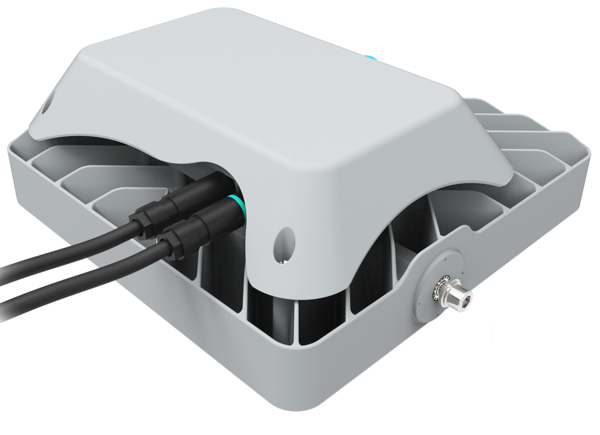

![Verpolungssicheres Wieland Steckersystem Verpolungssicheres Wieland Steckersystem](fileadmin/_processed_/c/5/csm_4_410_Wieland_angeschlossen_b2289fdbd7.png)

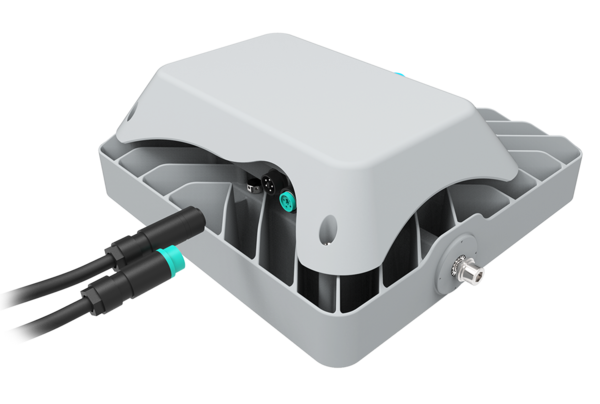

![Plug and Play Steckersystem Wieland Plug and Play Steckersystem Wieland](fileadmin/_processed_/9/e/csm_4_410_Wieland_stecker_ab_92561c8378.png)
Robuster Klemmkasten
Der Klemmkasten der AIRCASE Type 410 besteht aus einer widerstandsfähigen Aluminiumlegierung. Die abgeschrägte Form schützt das Netzteil und die Anschlüsse vor Schäden durch Fremdeinwirkungen wie Steinschläge. Der Klemmkasten hat die Schutzart IK09. Das im Klemmkasten verbaute Netzteil ist thermisch vom Kühlkörper entkoppelt. Das Gehäuse der Leuchte und der Klemmkasten können so separat montiert werden.
Eine flexible Positionierung gemäß der Gegebenheiten am Montagepunkt wie Temperaturen und mechanische Einflüsse íst daher problemlos möglich. Die Zuleitung ist aufgrund des genutzten Steckersystems einfach zu tauschen. Sie müssen lediglich die vier Schrauben lösen, den Klemmkasten abnehmen, die vier Schrauben im Gehäuse vor Verlust sichern und den Klemmkasten in einem sicheren Bereich montieren.

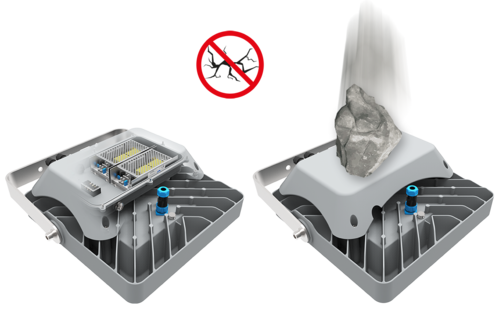

![Robuster Klemmkasten IK09 Robuster Klemmkasten IK09](fileadmin/_processed_/a/1/csm_3_410_Gehaeuse_2_7764429253.png)

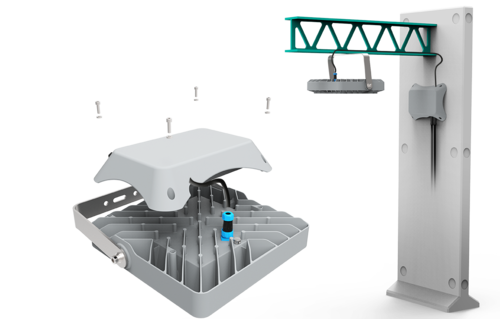

![Separate Montage von Klemmkasten & Gehäuse Separate Montage von Klemmkasten & Gehäuse](fileadmin/_processed_/8/6/csm_5_410_Klemmkasten_separat_237d181966.png)
Gehäuse mit integriertem Kühlkörper
Die Gehäuse der LemTec® Leuchten sind so konstruiert, dass sie eine Passivkühlung der Leuchten erreichen. Die AIRCASE Type 410 hat ein pulverbeschichtetes Aluminium Massivguss Gehäuse, welches eine besonders schnelle Wärmeableitung ermöglicht. Das robuste Design sorgt mit seinen offenen Kühlrippen für eine optimale Kühlung und gleichzeitig kann sich der Kühlkörper nicht mit Staub und Dreck zusetzen und schnell und einfach gereinigt werden.

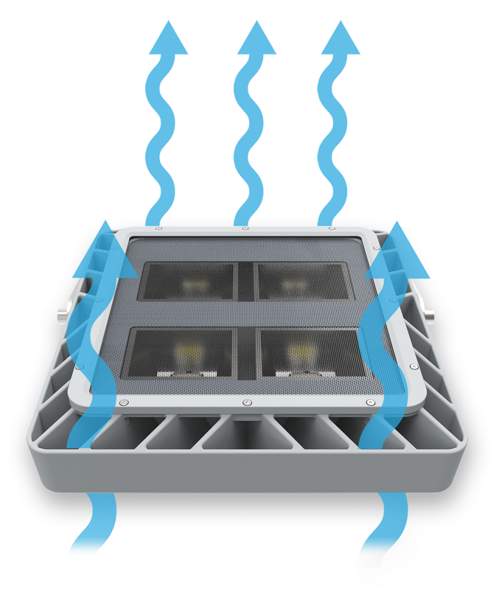

![Offene Kühlrippen für optimale Kühlung Offene Kühlrippen für optimale Kühlung](fileadmin/_processed_/e/5/csm_3_410_Gehaeuse_waermeableitung_0a8f1f471a.png)

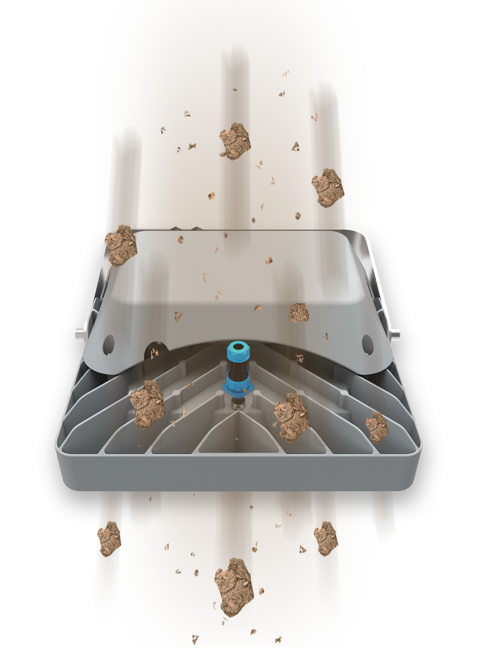

![Schmutzdurchlässiger Kühlkörper Schmutzdurchlässiger Kühlkörper](fileadmin/_processed_/5/3/csm_3_410_Gehaeuse_schmutzdurchlaessig_222797a649.png)

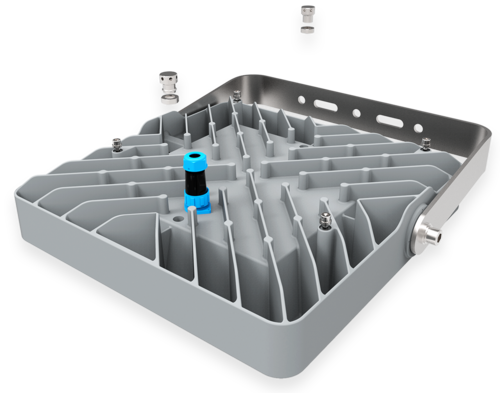

Druckausgleich in IP67
Die AIRCASE Type 410 verfügt über hochwertige Druckausgleichsventile mit Schutzart IP67. Sie verhindern die Bildung von Kondenswasser im Inneren der Leuchte, welches zu Korrosionen und dem technischen Ausfall der Lichtquelle bzw. der Elektrik führen kann. Auch Strahlwasser während der Reinigung und kurzzeitiges Untertauchen der ganzen Leuchte lassen kein Wasser ins Leuchteninnere eindringen.
![Duckausgleich in IP67 Duckausgleich in IP67](fileadmin/_processed_/f/5/csm_410_Universalmodell_druckausgleich_64b28c6e14.png)
Flexibler Haltebügel
Der flexible Haltebügel der AIRCASE Type 410 ist aus V2A Edelstahl gefertigt und garantiert einen sicheren Halt auch in korrosiven Umgebungen. Er ist geometrieoptimiert für die feste und abgehängte Montage. Mittels einer einfachen Sicherung ist die Type 410 bei abgependelter Montage gegen Drehungen geschützt. Als Zubehör ist ein Express-Drahtseilsystem erhältlich, welches eine werkzeuglose Höhenarretierung ermöglicht.

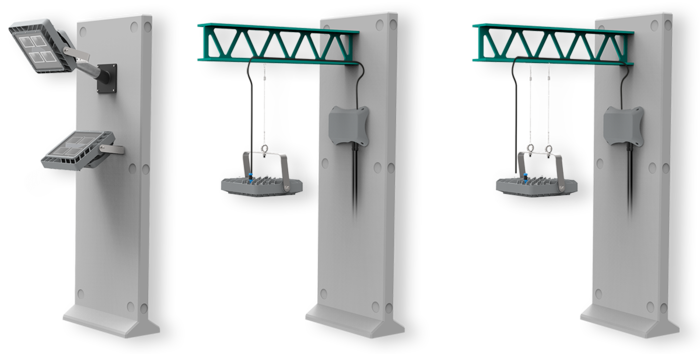

![Montagemöglichkeiten AIRCASE Type 410 Montagemöglichkeiten AIRCASE Type 410](fileadmin/_processed_/5/d/csm_7_410_Halter_und_Abhaengefunktion_2_85dd6c5b17.png)

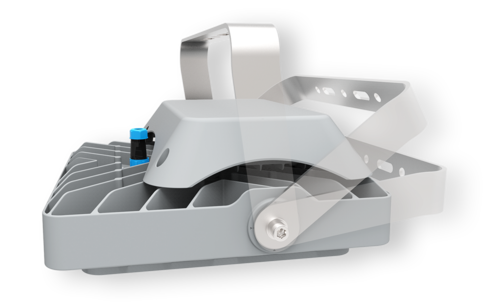

![Flexibler Haltebügel für verschiedene Montagen Flexibler Haltebügel für verschiedene Montagen](fileadmin/_processed_/6/f/csm_7_410_Halter_und_Abhaengefunktion_1_cba04daedc.png)

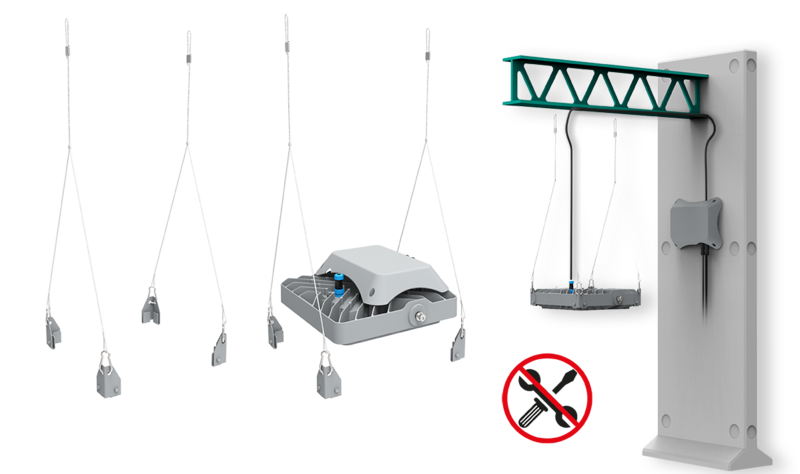

Vierpunkt-Haltesystem
Das speziell für die AIRCASE Type 410 entwickelte Vierpunkt-Haltesystem dient der abgependelten Montage der Leuchte. Die Leuchte wird mittels kleiner Schienen in die Express-Drahtseilvorrichtung eingehangen und so an vier Punkten gehalten. Der Anwender kann sie mittels dieses Haltesystems verdrehsicher abpendeln und aufgrund der Expressdrahtseile werkszeuglos in der Höhe verstellen. Die Leuchte kann einfach ausgehangen und umpositioniert bzw. gereinigt werden.
![Vierpunkthaltesystem AIRCASE 410 Vierpunkthaltesystem AIRCASE 410](fileadmin/_processed_/5/d/csm_8_410_Vierpunkthalter_97951c1fd9.png)
