INFRAME 330

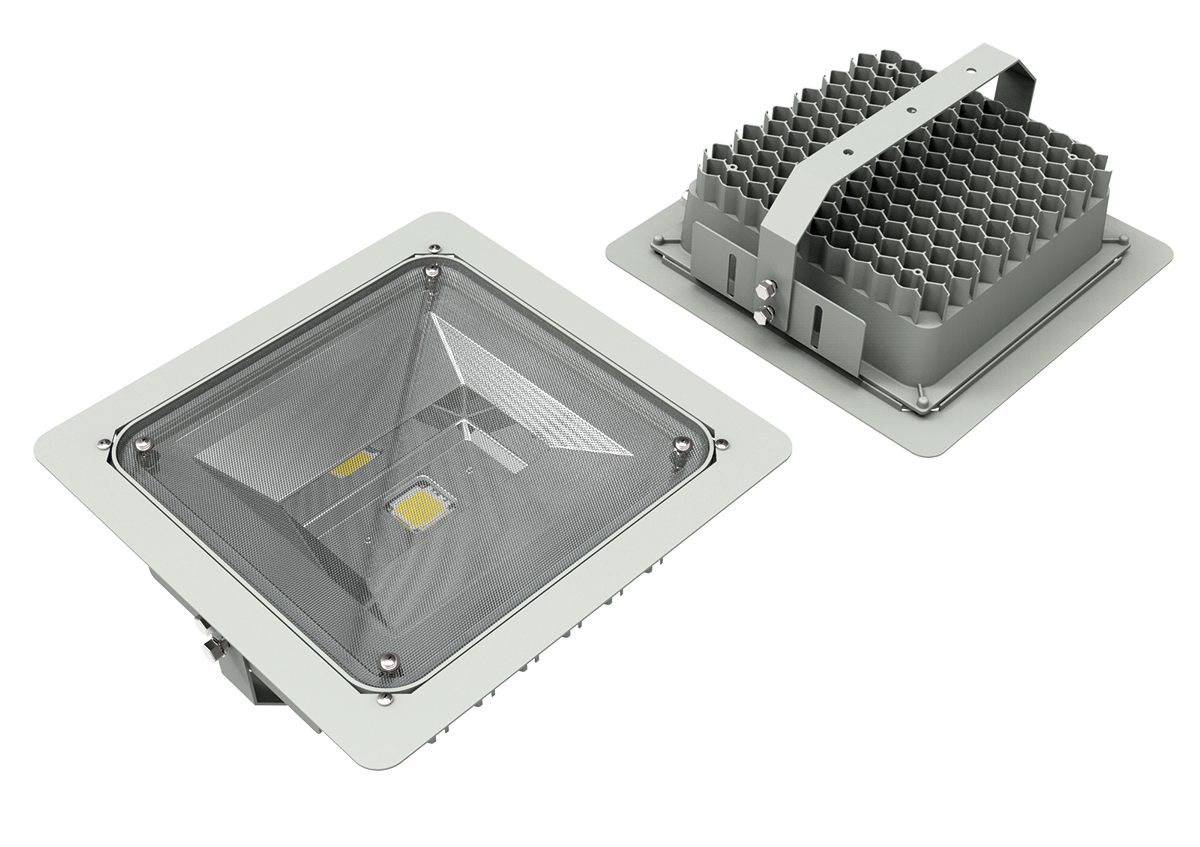

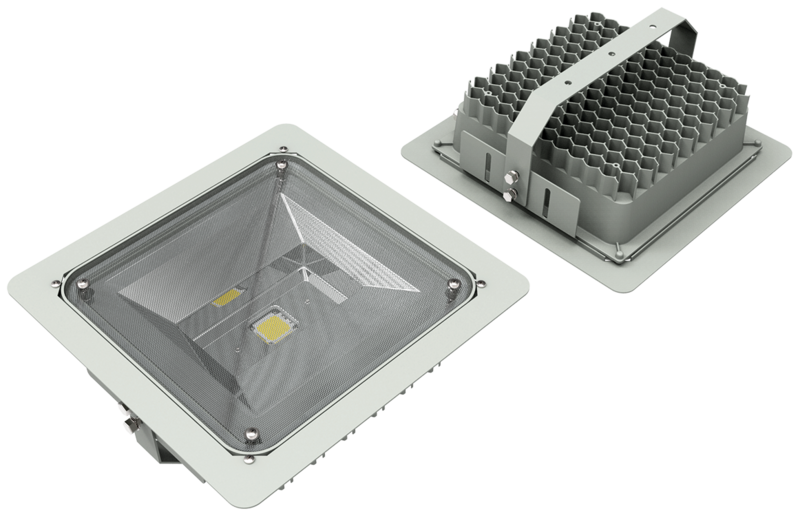

Die INFRAME 330 in IP65 ist ein Ein- bzw. Unterbaufluter. Die starke Lichtleistung der Leuchte sorgt für eine gleichmäßige und flächendeckende Lichtverteilung. Das Gehäuse besteht aus pulverbeschichtetem Aluminiumguss und sorgt mit einem neuartigen Kühlrippendesign auch bei geschlossenem Einbau für einen stabilen Wärmeaustausch am LowTemp COB-LED-Modul. Die Montage ist an bzw. in Decken möglich. Die Leuchte verfügt zudem über ein blendungsoptimierendes Einscheiben-Sicherheitsglas mit Wabenstruktur und ein integriertes und vergossenes Betriebsgerät.
Verpackungseinheit | 1 |
Montageart | An-/Einbau |
Montageort | Decke |
Länge | 40 cm |
Breite | 40 cm |
Höhe | 16,45 cm |
Bruttogewicht | 7,5 kg |
Produktkategorie | Ein-Unterbaufluter |
Spannungsart | AC 230 V 50/60 Hz |
Schutzart | IP65 (Staubdicht und Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel) |
Schutzklasse | SK I (Schutzerdung) |
Vorschaltgeräteklasse EEI | |
Dimmbar | 1-10 V dimmbar DALI |
Umgebungstemperatur | -30 ... +40 °C im Dauerbetrieb -30 ... +60 °C im Schaltbetrieb |
Material | Al Guss EN AC-46100, pulverbesch. |
Farbe | Lichtgrau (ä. RAL 7035) |
Halter | St37, pulverbeschichtet |
Mögliche Leuchtenabdeckungen | ESG klar, Plexiglas klar, ESG Wabenoptik |
Bestückung (COB-Type) | 1 x 100 W LowTemp COB M6 |
Leuchtmittel | LowTemp COB-LED M6 |
Leuchtmittelanzahl | 1 |
LED-Leistung (Wattage) | 100 W |
Lichtstrom bei Tp 25°C [L] | 124 lm/W |
Lichtstrom bei Ta Leuchte 25°C [L] | 122 lm/W |
Leuchtenlichtstrom | bis zu 10.000 Lumen |
Farbwiedergabe | >80 Ra/CRI |
Mittlere Lebensdauer | ~ 50.000 h |
Photobiologische Sicherheit [L] | DIN-EN-62471 / RG1 |
Mögliche Farbtemperaturen | 2500 K |
Lichtaustritt | direkt |
Symmetrie | symmetrisch |
Mögliche Abstrahlwinkel | 100°/100° |
Lichtlenker | Reflektor |
Type | 2xKV100D-33 EVO7 |
Anschlussleistung [B] | 105 W |
Notstromtauglich [B] | DC 130-300 V |
Leistungsfaktor bei Nennspannung [B] | >0,92 |
Prüfzeichen [B] | CE, EMV, RoHS, TÜV GS, ENEC |
![LVK 100°/100° LVK 100°/100°](fileadmin/_processed_/0/f/csm_330TR_f40503c5c5.jpg)
100°/100°
![Lichtaustritt 100°/100° Lichtaustritt 100°/100°](fileadmin/_processed_/4/3/csm_Lichtaustritt_100__100__38eb698df4.png)
100°/100°
2500 K | Ja |
3200 K | Ja |
4100 K | Ja |
5250 K | Ja |
6000-7000 K | Ja |
blau | Ja |
gelb-orange | Ja |
grün | Ja |
rot | Ja |
AC/DC 230V | Ja |
DC 12V | Ja |
DC 24V | Ja |
AC 42V | Nein |
DC 230V | Ja |
Einscheibensicherheitsglas klar | Ja |
Plexiglas klar | Ja |
Einscheibensicherheitsglas Wabenoptik | Ja |
- Empf. Umgebungstemp. Dauerbetrieb -30°C … +40°C
- Mittlere Lebensdauer ~ 50.000 h
- Zul. Umgebungstemp. Schaltbetrieb -30 … +60°C
- Kühlrippendesign konzipiert für geschlossenen Einbau
- Inkl. Einbaurahmen und Halter
- Keine Innenreinigung erforderlich
Einsatzmöglichkeiten liegen im Bereich der Deckenmontage in der Ausleuchtung von Tankstellen und öffentlichen Einrichtungen, unter Vordächern, sowie im Lebensmittelbereich.
